Турбинные счетчики газа СТГ 100-1600

от 73 300 ₽

Запросить цену

Турбинные счетчики газа СТГ предназначены для измерения объема природного газа и других неагрессивных сухих газов на газораспределительных станциях, газораспределительных пунктах, котельных и других узлах учета газа с целью его коммерческого учета. Вид климатического исполнения счетчиков УХЛ, категория размещения 3 по ГОСТ 15150-69. Счетчики предназначены для эксплуатации при температуре измеряемой среды и окружающего воздуха от –30 до +60 °С.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Счетчики имеют магнитный датчик импульсов с электропитанием по «искробезопасной цепи», обеспечивающий дистанционную передачу сигналов на регистрирующие электронные устройства, количество сигналов пропорционально прошедшему объему газа, и могут использоваться совместно с электронными корректорами и другими взрывозащищенными устройствами.

Технические характеристики турбинных счетчиков СТГ

Рабочая среда — природный газ по ГОСТ 5542-87.
Рабочее давление — 1,2 МПа.
Максимальное давление — 1,6 МПа.
Температура измеряемой среды и окружающего воздуха — от –30 °С до +60 °С.
Пределы относительной погрешности:

от Q_min до 0,2 Q_max — ±2 %;
от 0,2 Q_max до Q_max — ±1 %.

Порог чувствительности:

для СТГ–50–100, м³/ч — 0,033 Q_max;
для остальных счетчиков, м³/ч — 0,02 Q_max.

Межповерочный интервал — 6 лет.

Обозначение счетчика	Условный проход, Д_У	Максимальный расход, Q_max, м³/ч	Минимальный расход, Q_min, м³/ч	Потеря давления при Q_max, Р, Па	Количество газа, соответствующее 1 импульсу магнитного датчика, м³/имп.
СТГ–50–100	50	100	10	1700	0,1
СТГ–80–160	80	160	8	500	1,0
СТГ–80–250	80	250	8	1100	1,0
СТГ–80–400	80	400	13	2300	1,0
СТГ–100–250	100	250	13	650	1,0
СТГ–100–400	100	400	13	1150	1,0
СТГ–100–650	100	650	20	2200	1,0
СТГ–150–650	150	650	32	750	1,0
СТГ–150–1000	150	1000	32	1350	1,0
СТГ–150–1600	150	1600	50	2450	1,0

Купить Турбинные счетчики газа СТГ 100-1600 в Калуге

Компания обеспечивает прямые поставки промышленного оборудования, включая Турбинные счетчики газа СТГ 100-1600. Продукция сертифицирована и полностью соответствует техническим регламентам, действующим на территории РФ. Мы организуем доставку в Калугу с соблюдением всех требований к транспортировке сложных технических изделий.

Для корректного расчета сметы рекомендуем запросить коммерческое предложение. Менеджеры предоставят актуальную стоимость оборудования после уточнения комплектации и условий оплаты. Связаться с отделом продаж можно по телефону в рабочее время либо отправить заявку через форму на сайте – в этом случае специалист перезвонит для уточнения деталей в течение дня.

Технические специалисты компании готовы проконсультировать по вопросам эксплуатации, производительности и совместимости оборудования с существующими производственными линиями. Мы поможем подобрать оптимальную модификацию, исключающую лишние затраты на избыточный функционал. Доставка в Калугу осуществляется после полного согласования спецификации и подписания договора.

Принцип действия счетчика основан на использовании энергии потока газа для вращения первичного преобразователя расхода счетчика — турбины. Газ направляется через струевыпрямитель на турбину и приводит ее во вращение. Частота вращения турбины пропорциональна расходу газа. Вращение турбины через магнитную муфту передается на отсчетное устройство, которое суммирует число оборотов турбины и показывает количество прошедшего через счетчик газа в м³ в рабочих условиях.

Магнитный датчик импульсов обеспечивает дистанционную передачу сигналов на регистрирующие электронные устройства, которые могут быть подключены к контактам разъема счетчика, количество импульсов пропорционально объему газа, прошедшему через счетчик в м³ в рабочих условиях.

Cчетное устройство имеет возможность разворачиваться вокруг вертикальной оси для обеспечения удобства считывания показаний счетчика.

При появлении мощного внешнего магнитного поля контакты одного из герконов размыкаются, что может быть использовано для сигнализации об аварии или несанкционированном вмешательстве.

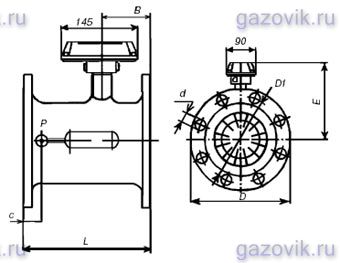

Турбинный счетчик газа СТГ

Обозначение счетчика	L, мм	B, мм	C, мм	E, мм	D, мм	D1, мм	d, мм	Масса, кг
СТГ–50–100	150	60	45	172	165	125	18	3,9
СТГ–80–160	240	100	60	163	200	160	18	7,0
СТГ–80–250	240	100	60	163	200	160	18	7,0
СТГ–80–400	240	100	60	163	200	160	18	7,4
СТГ–100–250	300	125	85	177	220	180	18	7,8
СТГ–100–400	300	125	85	177	220	180	18	7,8
СТГ–100–650	300	125	85	177	220	180	18	8,3
СТГ–150–650	450	185	125	202	285	241	22	11,8
СТГ–150–1000	450	185	125	202	285	241	22	11,8
СТГ–150–1600	450	185	125	202	285	241	22	12,5
