Пункты газорегуляторные блочные ПГБ-13-2Н-У1, ПГБ-13-2В-У1

Пункты газорегуляторные блочные ПГБ-13-2Н-У1, ПГБ-13-2Н-У1 имеют основную и резервную линию редуцирования. Предназначены для снижения входного давления с высокого на среднее и низкое, а также автоматического поддержания его на заданном уровне.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики ПГБ-13-2Н-У1, ПГБ-13-2В-У1

	13-2Н-У	13-2В-У
Регулятор давления газа	РДГ-50Н	РДГ-50B
Рабочая среда	природный газ по ГОСТ 5542-87
Давление газа на входе, Р_вх, МПа	1,2	1,2
Диапазон настройки выходного давления, Р_вых, кПа	1,5–60	60–600
Пропускная способность (для газа плотностью р = 0,73 кг/м3), м³/ч	6200	6200
Тепловая мощность устройства горелочного, кВт	7	7
Габаритные размеры, мм* длина L ширина B	2500 2100	2500 2100
Масса, кг*:	3000	3000

* Габаритные размеры и массу изделий уточняйте при заказе, в таблице указаны справочные данные.
** По заказу возможно изготовление ПГБ с узлом учета расхода газа или с измерительным комплексом СГ-ЭК.

Купить ПГБ-13-2Н-У1, ПГБ-13-2В-У1 в Калуге

Основное направление деятельности компании – обеспечение промышленных предприятий надежным оборудованием. ПГБ-13-2Н-У1, ПГБ-13-2В-У1 полностью соответствуют заявленным техническим параметрам и готовы к эксплуатации в условиях интенсивных нагрузок. Мы берем на себя организацию доставки в Калугу.

Прямое сотрудничество с производителями и поставщиками позволяет предлагать прозрачные условия ценообразования. Узнать окончательную стоимость оборудования с учетом доставки можно двумя способами: позвонить по контактному телефону или заполнить форму обратной связи. В ответ на запрос вы получите счет с детализацией всех позиций.

Особое внимание уделяем техническому консультированию. У наших специалистов можно получить развернутую информацию по монтажу, пусконаладке и совместимости узлов. Это помогает клиентам принимать взвешенные решения. Компания гарантирует оперативную обработку заявок и четкое соблюдение договоренностей при поставках оборудования в ваш регион.

Газорегуляторные пункты шкафные ГРПШ-13-2Н(В)-У1, ГРПШ-15-2Н(В)-У1, ГРПШ-16-2Н(В)-У1

Схема пневматическая функциональная:
1 — запорная арматура; 2 — фильтр; 3 — входной манометр; 4 — регулятор давления газа; 5 — предохранительный сбросной клапан; 6 — кран трехходовой; 7 — регулятор давления газа (на отопление); 8 — газогорелочное устройство; 9 — запорная арматура; 10, 11, 12 — запорная арматура; 13 — выходной манометр

ГРПШ, газорегуляторные установки и пункты газорегуляторные блочные (в дальнейшем пункты) предназначены для редуцирования высокого или среднего давления на требуемое, автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийных повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.

В состав пункта входят:

— узел фильтра;

— основная линия редуцирования давления газа;

— резервная линия редуцирования давления газа.

В шкафных пунктах к выходной линии, на расстоянии не менее 5 ДУ от перехода, подключены предохранительный сбросной клапан и импульсный трубопровод.

Принцип работы. Газ по входному трубопроводу через входной кран 1 (рис. 9.15), фильтр 2 поступает к регулятору давления газа 4, где происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 9 поступает к потребителю.

Контроль выходного давления производится выходным манометром 13.

При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 5, в том числе встроенный в регулятор, и происходит сброс газа в атмосферу.

При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, встроенный в регулятор, перекрывая вход газа в регулятор.

На входном газопроводе установлен манометр 3, предназначенный для замера входного давления и определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра— 10 кПа.

В случае ремонта оборудования газ поступает к потребителю через резервную линию редуцирования, где газ по входному трубопроводу через входной кран 1, фильтр 2 поступает к регулятору давления газа 4. Здесь происходит снижение давления газа до установленного значения и поддержание его на заданном уровне, и далее через выходной кран 9 газ поступает к потребителю.

Контроль выходного давления производится выходным манометром 13. На основной и резервной линиях редуцирования после входного крана 1, после регулятора давления газа 4 предусмотрены продувочные трубопроводы.

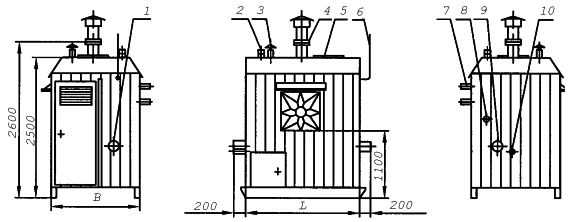

Габаритный чертеж газорегуляторной установки (ГРУ)*:
1 — Рвх; 2 — выход клапана предохранительного сбросного; 3 — дымоход; 4 — дефлектор; 5 — легкосбрасываемая конструкция; 6 — молниеотвод; 7 — продувочный патрубок; 8 — вход клапана предохранительного сбросного; 9 — Рвых; 10 — подвод импульса к регулятору

*Габаритные размеры изделий уточнять при заказе, на чертежах указаны справочные данные.
