Установка газорегуляторная шкафная с узлом учета УГРШ-50Н(В)-ЭК

Установка газорегуляторная шкафная УГРШ-50Н(В)-ЭК предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов, а также для коммерческого учета расхода газа.
Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятие-изготовитель: ООО «Газ-Сервис», ООО ПКФ «Экс-Форма»



Условия эксплуатации установки должны соответствовать климатическому исполнению У1 ГОСТ 15150.

Технические характеристики

Наименование параметра или размераУГРШ-50Н-ЭКУГРШ-50В-ЭК
Регулятор давления газа РДП-50Н(В)
Рабочая среда природный газ по ГОСТ 5542-87
*Диапазон входных давлений, МПа 0,05-1,2 0,1-1,2
Диапазон выходных давлений, МПа 0,0015-0,06 0,06-0,6
*Пропускная способность, м³/ч, не менее
при Рвх=0,1 МПа 1050
при Рвх=0,3 МПа 2100
при Рвх=0,6 МПа 3650
при Рвх=1,2 МПа 6780
Пределы настройки давления клапана ПЗК-50, МПа
нижний предел 0,0003-0,003 0,0003-0,003
верхний предел 0,002-0,075 0,03-0,75
Диапазон настройки предохранительного сбросного клапана ПСК 25, МПа 0,0005-0,07 0,06-0,7
Стабильность поддержания выходного давления, %, не более ±5
Вид теплоносителя продукты сгорания природного газа
*Тепловая мощность горелки, кВт 1,85+0,185-0,09
Расход газа на горелку, м³/ч от 0,16 до 0,25
Время включения горелки, с, не более 90
Время выключения горелки при прекращении подачи газа, с, не более 90
Присоединение
вход Ду 50
выход Ду 80
Габаритные размеры, мм, не более
длина 2650
ширина 980
высота 2250
Масса, кг, не более 1000

* Значения указаны без учета диапазона входных давлений и пропускной способности измерительного комплекса (счетчика газа) и уточняются согласно паспортным данным установленного измерительного комплекса.

Установка газорегуляторная шкафная УГРШ-50Н(В)-ЭК

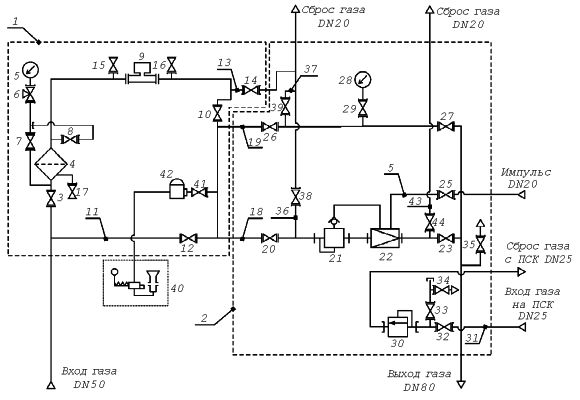

Схема пневматическая функциональная:
3,6,7,8,10,12,14–17,20,23, 25–27, 32-35, 38, 39, 41, 44 — запорная арматура; 4 — фильтр; 5, 28 — манометр; 9 — измерительный комплекс (счётчик газа); 21 — клапан запорный ПКН(В)-50; 22 — регулятор РДП-50Н(В); 30 — клапан сбросной ПСК-25Н(В); 40 — обогреватель газовый; 42 — регулятор РДСГ 1–1,2.

Установка состоит из металлического шкафа с двумя дверками, установленного на раме, на которой смонтировано технологическое оборудование. Под днищем расположен обогреватель, предназначенный для обогрева установки в холодное время года.

Технологическое оборудование состоит из линии учета расхода газа 1 и линии редуцирования 2.

Линия учета расхода газа состоит из крана 3 на входе, фильтра 4. Для визуального наблюдения за давлением газа и замера перепада давления на фильтре предусмотрен манометр 5 с клапаном 6 и кранами 7, 8. Для учета расхода газа предусмотрен измерительный комплекс 9. На выходе установлен кран 10.

Для обеспечения бесперебойной подачи газа потребителю при ремонте фильтра или измерительного комплекса предусмотрена обводная (байпасная) линия 11 с краном 12.

Для сброса газа при выполнении ремонтных работ предусмотрен сбросной трубопровод 13 с краном 14. При необходимости подключения дифманометра до и после измерительного комплекса предусмотрены краны 15 и 16. Для слива конденсата из фильтра предусмотрен кран 17.

Линия редуцирования состоит из основной 18 и обводной (байпасной) линии 19. Основная линия редуцирования состоит из крана 20 на входе, клапана предохранительного запорного 21, предназначенного для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора сверх установленного, регулятора давления газа 22, предназначенного для снижения давления газа и поддержания его в заданных пределах, крана 23 на выходе, импульсного трубопровода 24 с краном 25. Обводная (байпасная) линия 19 состоит из крана 26 на входе, вентиля (клапана) 27 на выходе. Для замера давления предусмотрен манометр 28 с краном 29.

Для аварийного сброса газа в атмосферу предусмотрен клапан предохранительный сбросной 30 с подводящим патрубком 31 и краном 32. Для замера давления и настройки клапана 30 предназначены краны 33, 34.

Для замера давления на выходе предусмотрен кран 35 с ниппелем для подключения мановакуумметра (для УГРШ-50Н-ЭК) или штуцером для подключения манометра (для УГРШ-50В-ЭК).

Для сброса газа в атмосферу при проведении ремонтных работ предусмотрены продувочные трубопроводы 36, 37, 43 с кранами 38, 39, 44.

Для обогрева установки в зимнее время служит обогреватель 40, к которому через вентиль 41 и регулятор 42 поступает газ требуемого давления.

Установка газорегуляторная шкафная УГРШ-50Н(В)-ЭК

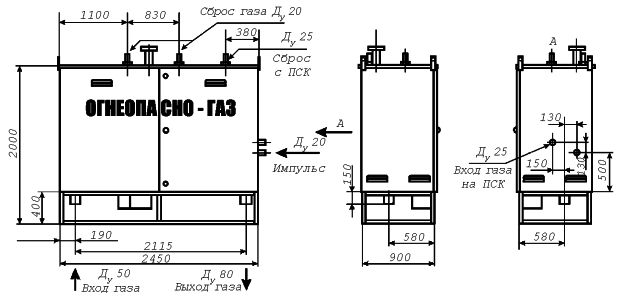

Габаритный чертеж УГРШ-50-ЭК
